カムフォロワーの基本（線形動作を含む）

CAMフォロワーは、独立して移動するマシンセクション間のインターフェースとして機能する間、ロータリーベアリングコアを備えたパワートランスミッションデバイスです。アプリケーションには、ロータリーインデックステーブルとターンテーブルコンベヤー、長距離ロボットトランスファーユニット（RTU）、および高度にカスタマイズされた機械の配列が含まれます。

Cam-followerベアリングアセンブリの外径（OD）は、通常、鋼、ナイロン、ウレタン、ポリアミド、またはその他のエンジニアリング材料で作られています。このODは、ある程度の機械の表面と結合します...伝統的に、これはインデックステーブルの精度バレルなど、何らかのタイプの機械的なカムでした。このような機械的に自動化されたインデックステーブルには、モーションプロファイルがカムドラムにカットされ、フォロワーが関与し、パワーが出力に送信されます。

また、CAMフォロワーは、カスタマイズされたアセンブリ上の線形トラックやその他のエンジニアリングパスと組み合わせたアセンブリでの使用を見つけます。

カムフォロワーは、2つの方法のいずれかでマシンに集まります。スタッドタイプのカムフォロワーには、ナットまたは同様の固定デバイスを備えたマシンフレームにアセンブリするためのフォロワー内径（ID）に固定された部分的にねじれたシャフトが含まれています。ヨークカムフォロワーのバリエーション（オープンIDで識別可能）は、通常フォロワーのエンドプレートが保持する硬化した内部レースでプレスフィットを介してマシンフレームと交尾します。それらは片持ち設計ではないため、ヨークフォロワーは最小限のたわみを示します。しかし、スタッドカムのフォロワーは、高い負荷の対象となるアプリケーションを含む、さまざまなアプリケーションで不可欠です。

最も一般的なカムフォラワーデザインは、針ローラーを使用して高放射状の荷重を運びます。アプリケーションが軸を高速で実行する必要がある場合、ケージはローラーを分離できます。

負荷が特に高く、軸が高い動的負荷容量を必要とする場合、CAMフォロワーにはツイン列の標準ローラーを含めることができます。ここでの焦点を超えていますが、いくつかのライトロードカムフォロワーは、シンプルなプレーン（スリーブ）ベアリングの周りにも構築されています。

カムフォロワーは、いくつかの方法でローラーを含むいとことは異なることに注意してください。後者は通常、干渉がアセンブリに適合するため、周囲の機械フレームまたはハウジングから円周方向の補強が得られます。対照的に、カムフォロワーのアウターレースは、変形を防ぐために厚くなければなりません...特に局所的な荷重ラインの下で。さらに、多くのCAMフォロワーには、潤滑ポートと、操作中の環境への露出に耐えるために、特に保護されていない機械セクションで露出したものに耐えるために、より頑丈な表面仕上げが含まれます。

多くのカムフォロワーは平らな外径（OD）プロファイルを持っていますが、他の人（特に線形モーションアプリケーション用のもの）には、整理されたジオメトリで設計されたトラックとレールをエンゲージ化するために、冠、エッジフレージ、またはビー型のODが含まれます。

crown冠したカムフォロワーは、伝統的なフラットプロファイルのカムフォロワーが10倍の不整合を補うことができます。

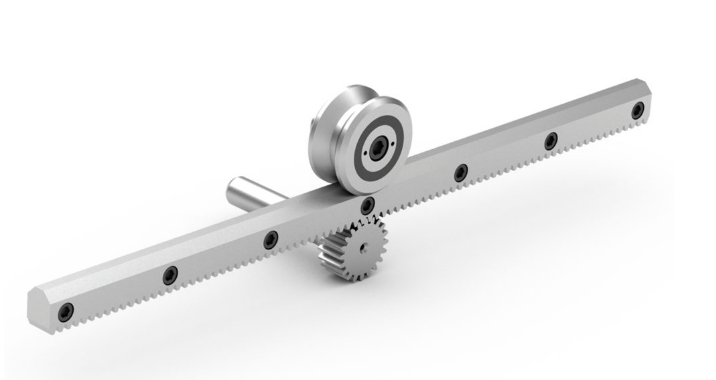

線形cam-follower（トラックフォロワー）アレンジメント画像礼儀Gudel Us

一部のカムフォロワーは、線形動作を実現するためにレールを引き付けることにより、トラックフォロワーとして機能します。これらの設計は、自動化されたストレージおよび検索システム（AS/RS）および前述の7番目の軸RTUでますます一般的になっています。

これは、CAMフォロワーベースの線形システムが、コンパクトさと超高精度が頑丈さ、迅速で寛容な設置、高速反転、および長寿命よりも重要ではないプロファイルガイドとして知られる線形ベアリングよりも優れているためです。
